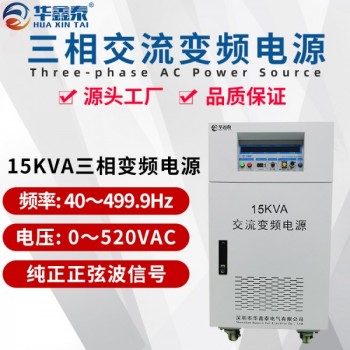

点击图片查看原图HXT-53315三进三出15KVA变频电源是采用国际 进的IGBT/PWM脉宽调节技术，是 种高精度、电压频率在 定范围内可调供电测试老化电源；
输出电压波形为纯正弦波，可模拟 各国电网；输出频率50HZ|60HZ(40-499.9HZ旋钮调节);输出三相电压0-520V（旋钮调节）；输入输出采用
隔离变压器，安全可靠；反应速度快，对100%加载去载，稳压反应时间小于2ms；过载能力强，瞬间电源可承受额定电流的300%；具有过载、过压、
过温、短路等多重保护及告警装置；适用于阻性、容性、感性等其它组合性负载；
三进三出15KVA变频变压电源|三相20KW变频稳压电源产品特点
l 控制部分：单片机数字控制，纯正弦波输出，保护功能齐全
l 电流采样：采样霍尔传感器，合理控制输入输出工作电流
l 核心组件：日本三菱功率模块，逆变输出全桥稳定、平衡
l 显示窗口：LED高清数码显示， 目了然，便于生产测试
l 过载能力：超载能力强，瞬间可承受负载冲击电流的3倍
l 稳频精度：稳频精度高，输出频率稳定率高达±0.01Hz
l 频率范围：频率范围广，输出频率40Hz-499.9Hz任意调节
l 稳压精度：稳压精度高，稳压精度高达±0.5%(纯阻性负载）
l 反应速度：反应速度快，100%加载减载，稳压反应时间≤2ms
l 安全性能：安全更可靠，采用隔离变压器输出，抗干扰能力强
三进三出15KVA变频变压电源|三相20KW变频稳压电源技术参数
|
型号 |
HXT-53315 |
||
|
容量 |
15KVA |
||
|
交流输入 |
相数 |
三相四线+PE |
|
|
电压 |
380V±15% |
||
|
频率 |
47Hz-63Hz |
||
|
交流输出 |
波形 |
纯正弦波 |
|
|
相数 |
三相四线+PE |
||
|
电压 |
0-260V/0-520V |
||
|
电流 |
41.6A/20.8A |
||
|
频率 |
50Hz|60Hz,40Hz-499.9Hz |
||
|
频率稳定度 |
≤0.01% |
||
|
负载稳压率 |
≤1%(纯阻性负载） |
||
|
波形失真率 |
≤1% |
||
|
反应时间 |
≦2ms |
||
|
电源效率 |
≥85% |
||
|
过载能力 |
0-100%长期工作，200%运行5秒钟，300%立即切断 |
||
|
保护装置 |
电路快速侦测过压，过流，过温，短路等报警装置 |
||
|
量程表头 |
电压解析度 |
4位LED数码显示电压0.1V |
|
|
频率解析度 |
4位LED数码显示频率0.1Hz |
||
|
电流解析度 |
4位LED数码显示电流0.1A |
||
|
功率解析度 |
4位LED数码显示功率0.1W |
||
|
冷却方式 |
强制风扇冷却 |
||
|
噪音 |
1M小于60dB |
||
|
安规 |
缘阻抗 |
DC500V/20MΩ |
|
|
耐压性能 |
AC1800V/5mA |
||
|
工作环境 |
湿度90%以下 温度-10--45℃ 海拔1500米以下 |
||
|
外形尺寸（mm) |
680*500*960mm |
||
|
设备重量（KG） |
240KG |
||
定制支持：电压（0-2000V）频率（5HZ-2000HZ）容量（500VA-300KVA）
通讯接口：RS232/RS485 模拟信号：0-5V/0-10V/0-20V/4-20mA
三进三出15KVA变频变压电源|三相20KW变频稳压电源规格型号|
产品型号HXT- |
53303 |
53306 |
53310 |
53315 |
53320 |
53330 |
53345 |
53360 |
53375 |
533100 |
|
|||||
|
额定容量KVA |
3KVA |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA |
100KVA |
|
|||||
|
输入频率 |
50Hz|60Hz±5% |
|
||||||||||||||
|
输入电压 |
380V±15%(其它电压定制） |
|
||||||||||||||
|
输出频率 |
50Hz|60Hz（40Hz-499.9Hz调频） |
|
||||||||||||||
|
输出电压 |
低档0-260V|高档0-520V（1V-2000V） |
|
||||||||||||||
|
额定 电流 |
低档 |
8.4A |
16.8A |
27.8A |
41.6A |
55.6A |
83.4A |
125A |
166.4A |
208.4A |
277.8A |
|
||||
|
高档 |
4.2A |
8.4A |
13.9A |
20.8A |
27.8A |
41.7A |
62.5A |
83.3A |
104.2A |
138.9A |
|
|||||
|
外形尺寸mm |
650*500*940 |
750*550*1220 |
800*600*1420 |
1100*800*1520 |
|
|||||||||||
|
重量KG |
145KG |
170KG |
195KG |
240KG |
310KG |
385KG |
470KG |
680KG |
740KG |
890KG |
|
|||||
|
|
||||||||||||||||
|
产品型号 |
533150 |
533200 |
533300 |
533400 |
533500 |
533800 |
||
|
额定容量 |
150KVA |
200KVA |
300KVA |
400KVA |
500KVA |
800KVA |
||
|
输入频率 |
50Hz|60Hz±5% |
|||||||
|
输入电压 |
220V±15%(接受其它电压定制） |
|||||||
|
输出频率 |
50Hz|60Hz（40Hz-499.9Hz调频） |
|||||||
|
输出电压 |
低档0-260V|高档0-520V（1V-2000V） |
|||||||
|
额定 电流 |
低档 |
416.7A |
555.6A |
833.4A |
1110A |
1388A |
2222A |
|
|
高档 |
208.3A |
277.8A |
416.7A |
555A |
694A |
1111A |
||
|
外形尺寸（mm） |
1500*1100*1600 |
1700*1500*2000 |
尺寸可协商定制 |
|||||
|
重量（KG） |
1150KG |
1350KG |
1800KG |
根据实际重量 |
||||
