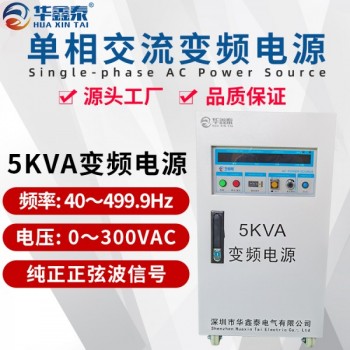

点击图片查看原图HXT-5105单进单出5KVA变频电源是采用国际 进的IGBT/PWM脉宽调节技术，是 种高精度、电压频率在 定范围内可调供电测试老化电源；
输出电压波形为纯正弦波，可模拟 各国电网；输出频率50HZ|60HZ(40-499.9HZ旋钮调节);输出单相电压0-300V（旋钮调节）；输入输出采用
隔离变压器，安全可靠；反应速度快，对100%加载去载，稳压反应时间小于2ms；过载能力强，瞬间电源可承受额定电流的300%；具有过载、过压、
过温、短路等多重保护及告警装置；适用于阻性、容性、感性等其它组合性负载；
5KW变频稳压电源|5KVA可调变频电源|5000W变频变压电源产品特点
l 控制部分：单片机数字控制，纯正弦波输出，保护功能齐 l 电流采样：采样霍尔传感器，合理控制输入输出工作电流
l 核心组件：日本三菱功率模块，逆变输出全桥稳定、平稳 l 显示窗口：LED高清数码显示， 目了然，便于生产测试
l 过载能力：超载能力强，瞬间可承受负载冲击电流的3倍 l 稳频精度：稳频精度高，输出频率稳定率高达±0.01Hz
l 频率范围：频率范围广，输出频率40Hz-499.9Hz任意调节 l 稳压精度：稳压精度高，稳压精度高达±0.5%(纯阻性负载）
l 反应速度：反应速度快，100%加载减载，稳压反应时间≤2ms l 安全性能：安全更可靠，采用隔离变压器输出，抗干扰能力强
5KW变频稳压电源|5KVA可调变频电源|5000W变频变压电源技术参数
|
型号 |
HXT-5105 |
|
|
容量 |
5KVA |
|
|
交流 输入 |
相数 |
单相二线+PE |
|
电压 |
220V±15% |
|
|
频率 |
47Hz-63Hz |
|
|
交流 输出 |
波形 |
纯正弦波 |
|
相数 |
单相二线+PE |
|
|
电压 |
0-150V/0-300V |
|
|
电流 |
41.6A/20.8A |
|
|
频率 |
50Hz|60Hz,40Hz-499.9Hz |
|
|
频率稳定度 |
≤0.01% |
|
|
负载稳压率 |
≤1%(纯阻性负载） |
|
|
波形失真率 |
≤1% |
|
|
反应时间 |
≦2ms |
|
|
电源效率 |
≥85% |
|
|
过载能力 |
0-100%长期工作，200%运行5秒钟，300%立即切断 |
|
|
保护装置 |
电路快速侦测过压，过流，过温，短路等报警装置 |
|
|
量程 表头 |
电压解析度 |
4位LED数码显示电压0.1V |
|
频率解析度 |
4位LED数码显示频率0.1Hz |
|
|
电流解析度 |
4位LED数码显示电流0.1A |
|
|
功率解析度 |
4位LED数码显示功率0.1W |
|
|
冷却方式 |
强制风扇冷却 |
|
|
噪音 |
1M小于60dB |
|
|
安规 |
缘阻抗 |
DC500V/20MΩ |
|
耐压性能 |
AC1800V/5mA |
|
|
工作环境 |
湿度90%以下 温度-10--45℃ 海拔1500米以下 |
|
|
外形尺寸（长宽高） |
530*350*660mm |
|
|
设备重量（KG） |
67KG |
|
|
备注：以上为标准技术参数，因本公司产品不断研发改进，变更恕不另行通知！ |
||
定制支持：电压（0-2000V）频率（5HZ-2000HZ）容量（500VA-300KVA）
通讯接口：RS232/RS485 模拟信号：0-5V/0-10V/0-20V/4-20mA
5KW变频稳压电源|5KVA可调变频电源|5000W变频变压电源规格型单进单出变频电源规格型号选型
|
型号HXT- |
51005 |
5101 |
5102 |
5103 |
5105 |
5110 |
5115 |
5120 |
5130 |
|
|
容量KVA |
500VA |
1KVA |
2KVA |
3KVA |
5KVA |
10KVA |
15KVA |
20KVA |
30KVA |
|
|
输入电源 |
50HZ|60HZ，220V（支持其它电压） |
|||||||||
|
输出电压 |
低档0-150V|高档0-300V（支持1V-2000V定制） |
|||||||||
|
输出频率 |
50HZ|60HZ,40-499.9HZ调频（支持5HZ-2000HZ定制） |
|||||||||
|
额定 电流 |
低档 |
4.2A |
8.4A |
16.8A |
25A |
41.6A |
83.4A |
125A |
166.6A |
250A |
|
高档 |
2.1A |
4.2A |
8.4A |
12.5A |
20.8A |
41.7A |
62.5A |
83.3A |
125A |
|
|
尺寸D*W*H |
500*430*180 |
530*350*660 |
650*350*850 |
650*500*940 |
750*550*1220 |
|||||
|
重量KG |
32KG |
38KG |
45KG |
55KG |
67KG |
110KG |
160KG |
210KG |
300KG |
|
|
非标定制 |
电压1V-1000V|频率5Hz-2000Hz|容量500VA-300KVA |
|||||||||
|
外部接口 |
通讯接口RS232/RS485|模拟信号0-5V/0-10V/0-20V/4-20mA |
|||||||||
|
|
